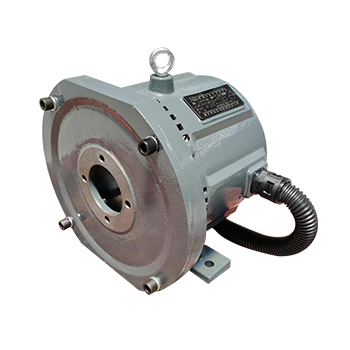

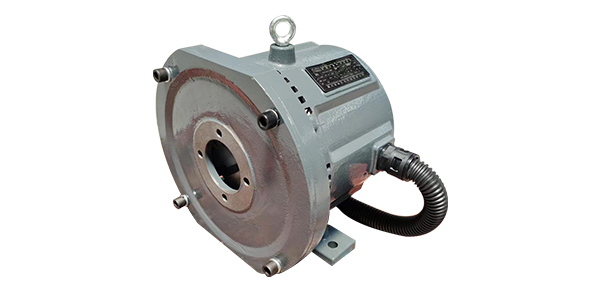

TYC系列空压机用永磁同步一体机

永磁电机+驱动器

TYC系列(中心高H:112mm-225mm,KW:5.5KW一75KW)电机是针对空压机市场开发的空压机用永磁同步一体机。一般电压为380v,护等级IP23,具有高效、节能、噪音低、振动小、可靠性能高等特点,其功率等级及安装尺寸完全符合IEC标准。

在线咨询

服务热线:13392386455

  • 产品详情

技术数据

TECHNICAL SPECIFICATIONS
规格型号 TYC112 TYC132 TYC160 TYC180 TYC225
S-8/5.5 M-8/7.5 S-8/11 M-8/15 M-8/22 L-8/30 L-8/37 L-8/45 L-8/55 L-8/75
额定转速 3000rpm 3000rpm 3000rpm 3000rpm 3000rpm 3000rpm 3000rpm 3000rpm 3000rpm 3000rpm
额定频率 2000Hz 200Hz 200Hz 200Hz 200Hz 200Hz 200Hz 200Hz 200Hz 200Hz
额定功率 5.5KW 7.5KW 11KW 15KW 22KW 30Kw 37KW 45KW 55KW 75KW
额定电压 380v 380v 380v 380v 380v 380v 380v 380v 380v 380v
额定电流 11.1A 13A 19A 25.5A 35.5A 50.5A 62A 62A 99A 127A
效率 90.5% 91.5% 92.6% 93.5% 94.5% 95.0% 94.8% 94.8% 96% 96%

手册下载

Manual Download
  • PDF下载
    |
    德瑞斯永磁电机-ZQ
    版本号:V1.1
    2022-06-02

产品特点

Product features
  • 01
    可靠性高。兼具起动转矩大、起动电流小、过载能力强等优点;电机运行时定子会自动对转子中的永磁体进行充磁,对环境工作温度要求低,不存在退磁风险。;
  • 02

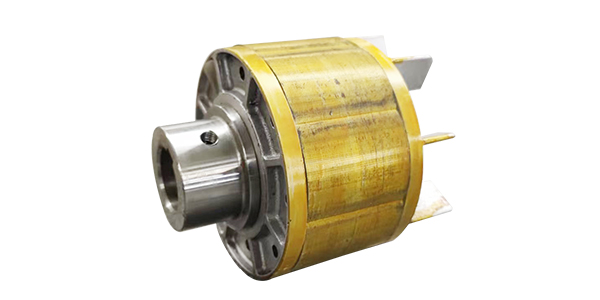

    成本较低。定转子结构简单,仅采用硅钢片叠成,无需耐高温稀土永磁材料,转子无绕组。
  • 03
    高效率平台较宽。采用专用变频器驱动,额定功率时电流低于传统永磁电机,可以在很宽的速度范围和不同负载状态下实现高效运行。

接线示意图/尺寸规格

Wiring diagram/Specification and size
接线示意图
接线示意图
点击图片放大查看

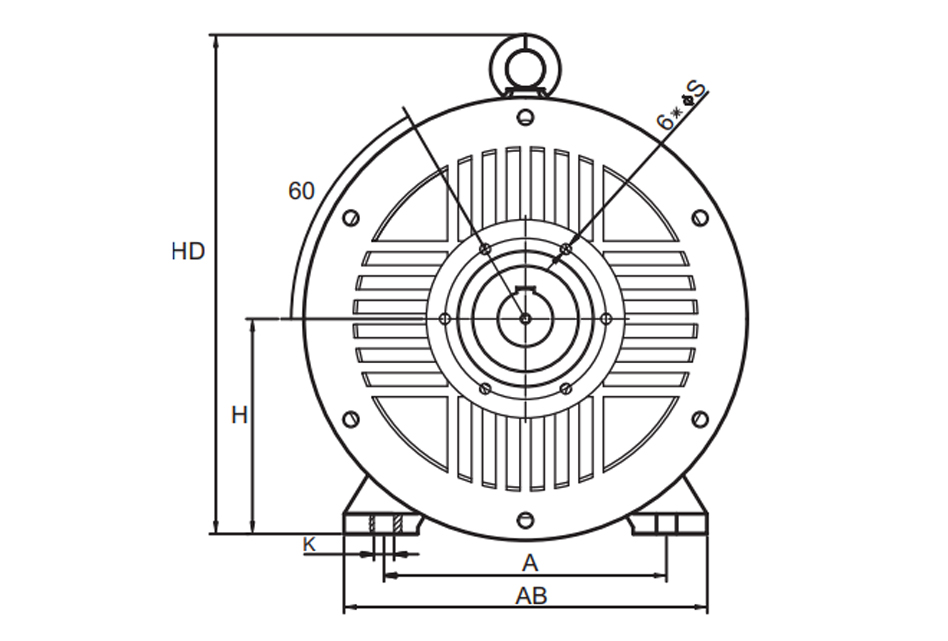

规格参数

Specification parameters
规格型号 功率 安装尺寸
A AB H K HD AC N C L ΦS
TYC112 5.5KW 188 220 110 12 257 235 95 90 177 8.5
TYC112 7.5KW 188 220 110 12 257 235 95 90 177 8.5
TYC132 11Kw 270 305 150 13.5 335 285 90 114 193 8.5
TYC132 15KW 270 305 150 13.5 335 285 90 114 193 8.5
TYC160 22Kw 270 300 150 13.5 365 315 150 114 198 8.5
TYC180 30KW 270 326 180 13.5 415 350 160 122 230 11
TYC180 37KW 270 326 180 13.5 415 350 160 122 230 11
TYC180 45KW 270 326 180 13.5 415 350 160 122 230 11
TYC225 55KW 400 466 225 22 495 440 220 185 320 13
TYC225 75KW 400 466 225 22 495 440 220 185 320 13

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

    专注于闭环矢量控制领域,适用于造纸,冶金、纺织、印染、化纤、印包等多传动系统。

  • 产品应用范围
  • 产品应用范围
产品应用范围
