ES130(B) 系列紧凑矢量型变频器

紧凑通用型变频器

2022年推出的全新升级款变频器,适用于三相异步交流电机(ES130) ,同步交流电机(ES130B)。应用场合:空压机、风机、水泵、印刷、包装、流水线、喷涂、食品机械、制袋机、吹膜机、纺织机械等。适配电机:0.4KW~160KW。

在线咨询

服务热线:13392386455

  • 产品详情

型号说明

Model specification
变频器型号 电压等级 适配电机Kw 额定输出电流A
DRS ES130(B)-2S-0R4G-SD


单相220V


0.4

2.8

DRS ES130(B)-2S-0R7G-SD
0.75

4.8

DRS ES130(B)-2S-1R5G-SD
1.5 8.0
DRS ES130(B)-2S-2R2G-SD
2.2
10.0
DRS ES130(B)-2S-0R4G
0.4 2.8
DRS ES130(B)-2S-0R7G
0.75 4.8
DRS ES130(B)-2S-1R5G
1.5 8.0
DRS ES130(B)-2S-2R2G
2.2 10.0
DRS ES130(B)-2S-4R0G
4.0 17
DRS ES130(B)-2T-0R4G-SD
三相220V
0.4 2.8
DRS ES130(B)-2T-0R7G-SD
0.75 4.8
DRS ES130(B)-2T-1R5G-SD
1.5 8.0
DRS ES130(B)-2T-2R2G-SD
2.2 10.0
DRS ES130(B)-2T-0R4G
0.4 2.8
DRS ES130(B)-2T-0R7G
0.75 4.8
DRS ES130(B)-2T-1R5G
1.5 8.0
DRS ES130(B)-2T-2R2G
2.2 10.0
DRS ES130(B)-2T-4R0G
4.0 17
DRS ES130(B)-2T-5R5G
5.5 25
DRS ES130(B)-2T-7R5G
7.5 32
DRS ES130(B)-2T-011G
11 45
DRS ES130(B)-2T-015G
15 60
DRS ES130(B)-2T-018G
18 75
DRS ES130(B)-2T-022G
22 90
DRS ES130(B)-2T-030G
30 110
DRS ES130(B)-2T-037G
37 150
DRS ES130(B)-2T-045G
45 176
DRS ES130(B)-2T-055G
55 220
DRS ES130(B)-2T-075G
75 260
DRS ES130(B)-3T-0R7G/1R5P-SD
三相380V
0.75/1.5
2.8/4.8
DRS ES130(B)-3T-1R5G/2R2P-SD
1.5/2.2
4.8/6.2
DRS ES130(B)-3T-2R2G/4R0P-SD
2.2/4.0
6.2/9.2
DRS ES130(B)-3T-4R0G/5R5P-SD
4.0/5.5
9.2/13
DRS ES130(B)-3T-0R7G/1R5P
0.75/1.5
2.8/4.8
DRS ES130(B)-3T-1R5G/2R2P
1.5/2.2
4.8/6.2
DRS ES130(B)-3T-2R2G/4R0P
2.2/4.0
6.2/9.2
DRS ES130(B)-3T-4R0G/5R5P
4.0/5.5
9.2/13
DRS ES130(B)-3T-5R5G/7R5P
5.5/7.5
13/17
DRS ES130(B)-3T-7R5G/011P
7.5/011
17/25
DRS ES130(B)-3T-011G/015P
11/015
25/32
DRS ES130(B)-3T-015G/018P
15/018
32/38
DRS ES130(B)-3T-018G/022P
18/22
38/45
DRS ES130(B)-3T-022G/030P
22/30
45/60
DRS ES130(B)-3T-030G/037P
30/37
60/75
DRS ES130(B)-3T-037G/045P
37/45
75/90
DRS ES130(B)-3T-045G/055P
45/55
90/110
DRS ES130(B)-3T-055G/075P
55/75
110/150
DRS ES130(B)-3T-075G/090P
75/90
150/176
DRS ES130(B)-3T-090G/110P
90/110
176/220
DRS ES130(B)-3T-110G/132P
110/132
220/260
DRS ES130(B)-3T-132G/160P
132/160
260/310
DRS ES130(B)-3T-160G/185P
160/185
310/340

说明书下载

Manual Download
  • PDF下载
    |
    ES130(B) 系列紧凑矢量型变频器说明书中文

    版本号:V1.0
    2022-08-25

技术规范

technical specifications
功率输入
额定输入电压
单相 220V±20%
三相 220V±20%
三相 380V±20%
额定输入频率
50~60Hz(±5%)
功率输出
额定输出电压
不大于输入电压
额定输出电流
变频器额定输出电流
过载能力
G 型机 :150% 额定电流 1 分钟,180% 额定电流 10 秒
P 型机 :120% 额定电流 1 分钟,150% 额定电流 10 秒
控制功能
控制方式
V/F 控制 , 矢量控制
最高频率
500Hz
频率分辨率
数字给定 : 0.1Hz
模拟给定 : 最高频率 x 0.1%
调速范围
1:200(SVC)
稳速精度
SVC : 5HZ 以上 ±5%
转矩提升
固定转矩提升、任意转矩提升
加减速曲线
直线、S 曲线
加减速时间
0.01S~600.00S
自动电压调整
当电网电压变化时,能自动保持输出电压恒定
过流、电压失速
对运行期间电流电压自动限制,防止频繁过流过压跳闸
直流制动
直流制动频率 :0.10Hz~60.00Hz
制动时间:0.00S~30.00S
制动动作电流值:0.00%~150.00%
外围接口
外部电源
10V/10mA
24V/150mA
数字量输入
6 路数字可编程输入端子
数字量输出
1 路可编程 Y1 端子输出,1 路可编程电器输出 R1
模拟量输入
AL1:0~10V 电压输入
AL2:0~10V/0~20mA 输入
模拟量输出
0~10V/0~20mA 输出
485 通讯
支持标准 Modbus 通讯协议
操作键盘
LED 显示
5 位行数码管显示
按键
8 个操作按键
保护
故障保护功能
输入缺相、输出缺相、过流保护、过压保护、欠压保护、
过热保护、过载保护等
环境
安装场所
室内,不受阳光直射,无尘埃、腐蚀性气体、可燃性气体、
油雾、水蒸汽、滴水或盐份等
海拔高度
低于 1000 米
环境温度
-10℃ ~+40℃

产品特点

Product features
resource/images/07ac57330d6b418ba6f3f8f930f48a99_25.png
  • 01
    运用电机专用控制芯片,采用先进的优化磁通矢量控制算法,运转特性更良好;
  • 02
    标准 LED 键盘,多路监视参数可灵活设定;标准内置制动单元,能耗制动起始电压和制动动作比率可按需要灵活调节

  • 03
    6 路可编程的多功能输入端子,2 路可编程多功能开路集电极输出,1 路可编程继电器输出;
  • 04
    2 路模拟信号(0 ~+10V、0 ~ 20mA)输入通道,1 路电压模拟信号输出通道;
  • 05
    外部端子可选 7 段速、可编程多段速运行;标准配置的增强 PID 调节器,方便用户对温度、压力和流量等进行闭环控制;
  • 06
    标准 RS485 接口可选,轻松实现 PLC、工控机等其他工控设备与变频器的连接,也可以实现多台变频器连动运行;

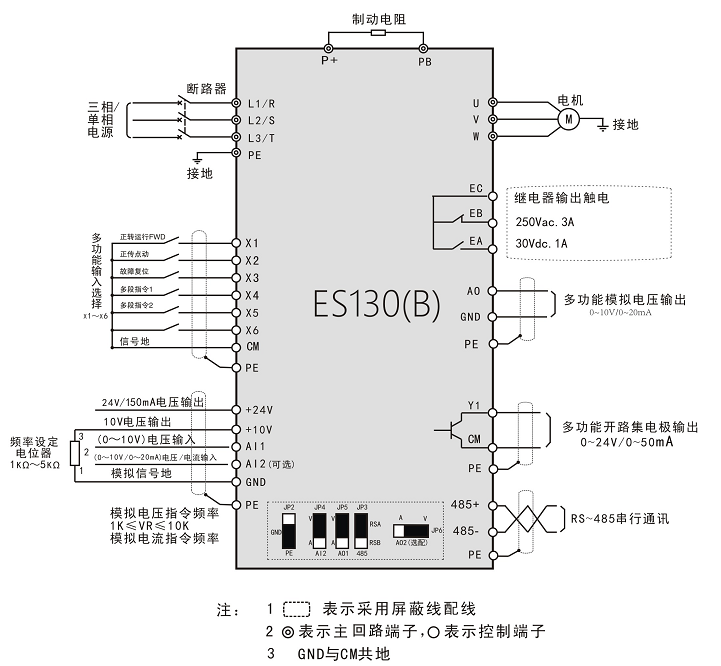

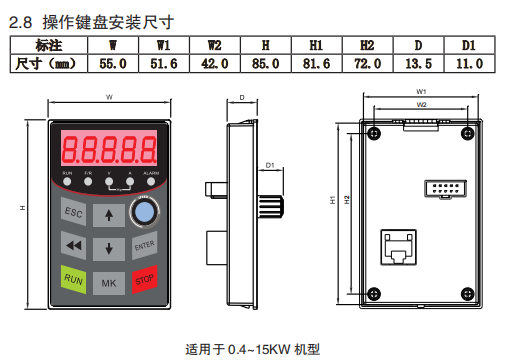

接线示意图/尺寸规格

Wiring diagram/Specification and size
resource/images/07ac57330d6b418ba6f3f8f930f48a99_29.png
resource/images/07ac57330d6b418ba6f3f8f930f48a99_31.png
resource/images/07ac57330d6b418ba6f3f8f930f48a99_27.png
点击图片放大查看

规格参数

Specification parameters
变频器型号 电压等级 W W1 H H1 H2 D 安装孔径(mm)

DRS ES130(B)-2S-0R4G-SD


DRS ES130(B)-2S-0R7G-SD
DRS ES130(B)-2S-1R5G-SD
DRS ES130(B)-2S-2R2G-SD
DRS ES130(B)-2S-0R4G
DRS ES130(B)-2S-0R7G
DRS ES130(B)-2S-1R5G
DRS ES130(B)-2S-2R2G


单相220V
105
95 158 146
125 5.0
DRS ES130(B)-2S-4R0G
140 124 225 209
154 5.0

DRS ES130(B)-2T-0R4G-SD


DRS ES130(B)-2T-0R7G-SD

DRS ES130(B)-2T-1R5G-SD


DRS ES130(B)-2T-2R2G-SD
DRS ES130(B)-2T-0R4G
DRS ES130(B)-2T-0R7G
DRS ES130(B)-2T-1R5G
DRS ES130(B)-2T-2R2G



三相220V
105
95 158 146
125 5.0
DRS ES130(B)-2T-4R0G
140
124 225 209
154 5.0
DRS ES130(B)-2T-5R5G
DRS ES130(B)-2T-7R5G
160 143 265 248
170 5.5
DRS ES130(B)-2T-011G
205 140 344 328 320 205 6.5
DRS ES130(B)-2T-015G
DRS ES130(B)-2T-018G
230 200 445 434 425 215 6.5

DRS ES130(B)-2T-022G

DRS ES130(B)-2T-030G


300 190 505 483 465 270 9.0
DRS ES130(B)-2T-037G
DRS ES130(B)-2T-045G
340 220 600 585 570 305 9.0
DRS ES130(B)-2T-055G
380 220 680 665 645 305 9.0
DRS ES130(B)-2T-075G
480 390 870 845 810 385 13
DRS ES130(B)-3T-0R7G/1R5P-SD
DRS ES130(B)-3T-1R5G/2R2P-SD
DRS ES130(B)-3T-2R2G/4R0P-SD
DRS ES130(B)-3T-4R0G/5R5P-SD
DRS ES130(B)-3T-0R7G/1R5P
DRS ES130(B)-3T-1R5G/2R2P
DRS ES130(B)-3T-2R2G/4R0P
三相380V

105 95 158 146
125 5.0
DRS ES130(B)-3T-4R0G/5R5P
DRS ES130(B)-3T-5R5G/7R5P
DRS ES130(B)-3T-7R5G/011P
140 124 225 209
154 5.0
DRS ES130(B)-3T-011G/015P
DRS ES130(B)-3T-015G/018P
160 143 265 248
170 5.5
DRS ES130(B)-3T-018G/022P
DRS ES130(B)-3T-022G/030P
205 140 344 328 320 205 6.5
DRS ES130(B)-3T-030G/037P
DRS ES130(B)-3T-037G/045P
230 200 445 434 425 215 6.5
DRS ES130(B)-3T-045G/055P
DRS ES130(B)-3T-055G/075P
300 190 505 483 465 270 9.0
DRS ES130(B)-3T-075G/090P
DRS ES130(B)-3T-090G/110P
340 220 600 585 570 305 9.0
DRS ES130(B)-3T-110G/132P 380 220 680 665 645 305 9.0
DRS ES130(B)-3T-132G/160P
DRS ES130(B)-3T-160G/185P
480 390 870 845 810 385 13

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

    风机、水泵、印刷、包装、流水线、喷涂、食品机械、空压机、制袋机、吹膜机、纺织机械等。
