EP100空压机一体机变频器

热搜关键词: 空压机专机变频器 高频专用型变频器 工程型变频器 微型变频器

  • EP100系列空压机一体机变频器1
  • EP100系列空压机一体机变频器2

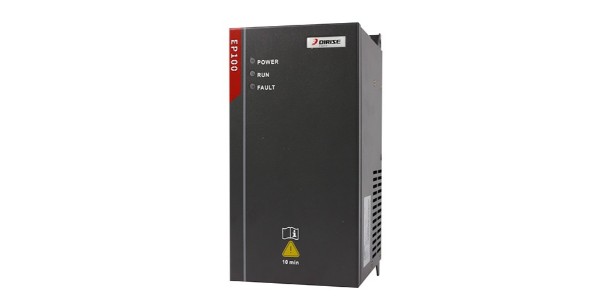

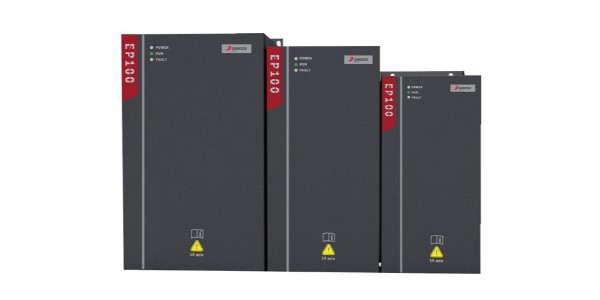

EP100系列空压机一体机变频器

空压机专机变频器

EP100系列空压机一体机变频器是德瑞斯电气针对空压机行业开发的全新系列,产品集成度高,内置 220V 交 流电源,提供 24V 直流对外输出,另内置集成 PT100 和 PTC 等检测 电路和保护电路等。接线调试简单易操作,其中控制回路端子采用插拔式接插端子,并进行了防错插设计,采用专机软件,与 HMI、物联网等设备通信无须调试,实现 一键启动。适配电机:5.5KW~45KW。

在线咨询

服务热线:13392386455

  • 产品详情

型号说明

Model specification
变频器型号 电压等级 适配电机Kw 额定输出电流A
DRS EP100-3T-5R5G

三相380V

5.5
13
DRS EP100-3T-7R5G
7.5
17
DRS EP100-3T-11G
11 25
DRS EP100-3T-15G
15
32
DRS EP100-3T-22L
22 45
DRS EP100-3T-30G
30 60
DRS EP100-3T-37G
37 75
DRS EP100-3T-45L
45 90

说明书下载

Manual Download
  • PDF下载
    |
    EP100系列空压机一体机变频器说明书-中文
    版本号:V1.0
    2022-06-29

技术规范

technical specifications
基本
控制
功能

控制方式
开环矢量控制,V/F 控制
上限频率
0 ~ 500Hz
载波频率设定
0.5kHz ~ 15kHz 可根据负载特性,自动调整载波频率
输入频率分辨率
数字设定:0.01Hz 模拟设定:最高频率 ×0.025%
起动转矩
0.5Hz/150%
调速范围
1:100
稳速精度
±0.2%
转矩控制精度
±10%
过载能力
150% 额定电流 60s;180% 额定电流 3s
转矩提升
自动转矩提升;手动转矩提升 0.1%~30.0%
V/F 曲线
三种方式:直线型;多点型;N 次方型 V/F 曲线
V/F 分离
2 种方式:全分离、半分离
加减速曲线
直线或 S 曲线加减速方式; 四种加减速时间,加减速时间范围0.0~6500.0s
通讯 / 总线
RS485
点动控制
点动频率范围:0.00Hz~50.00Hz 点动加减速时间 0.0s~6500.0s
内置 PID
可方便实现过程控制闭环控制系统
自动电压调整
(AVR)
当电网电压变化时,能自动保持输出电压恒定
频率源
数字给定
输入
输出
接口
模拟输入
1 路压力传感器:4~20mA 输入
2 路温度传感器:PT100
数字输入
2 路普通数字输入
1 路 PTC 保护电路(兼容普通数字输入)
数字输出
1 路常开继电器输出(内置 220VAC 电压)
LED 二极管显示
标配 3 个 LED 显示
保护

电机过热保护(PTC),上电对地短路保护,变频器过流、过载、过压、欠压、过热、 输出缺相、通讯故障、电流检测故障、EEPROM 读写故障等
环境
使用场所
室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾水蒸汽、
滴水或盐份等
海拔高度
低于 1000m
环境温度
- 10℃ ~ + 40℃(环境温度在 40℃ ~50℃,请降额使用)
湿度
小于 95%RH,无水珠凝结
振动
小于 5.9m/s2(0.6g)
存储温度
- 20℃ ~ + 60℃

产品特点

Product features
EP100系列空压机一体机
  • 01
    频率控制范围:0~500Hz,载波频率:0.5kHz~15kHz,可根据负载特性,自动调整载波频率
  • 02
    过载能力:150%额定电流60s,180%额定电流3s
  • 03
    标准RS485通讯接口
  • 04
    内置PID,可方便实现闭环控制
  • 05
    先进的散热设计,相比其他变频器温升低
  • 06
    电机过热保护(PTC),上电对地短路保护,变频器过流、过载、过压、过热、输出缺相、通讯故障、电流检测故障、EEPROM读写故障等

接线示意图/尺寸规格

Wiring diagram/Specification and size
EP100 系列空压机一体机变频器尺寸
resource/images/3dbdeef5e5ad4269a2a0821b3a432188_2.png
EP100空压机一体机接线图
点击图片放大查看

规格参数

Specification parameters
变频器型号 电压等级 W W1 H H1 D 安装孔径(mm)

DRS EP100-3T-5R5G

DRS EP100-3T-7R5G

三相380V
127
80 281 262 153.7 55.5

DRS EP100-3T-011G

DRS EP100-3T-015G
DRS EP100-3T-022L

171
140 323 310 177.7 55.5

DRS EP100-3T-030G

DRS EP100-3T-037G
DRS EP100-3T-045L

230
200 446 432 217 57

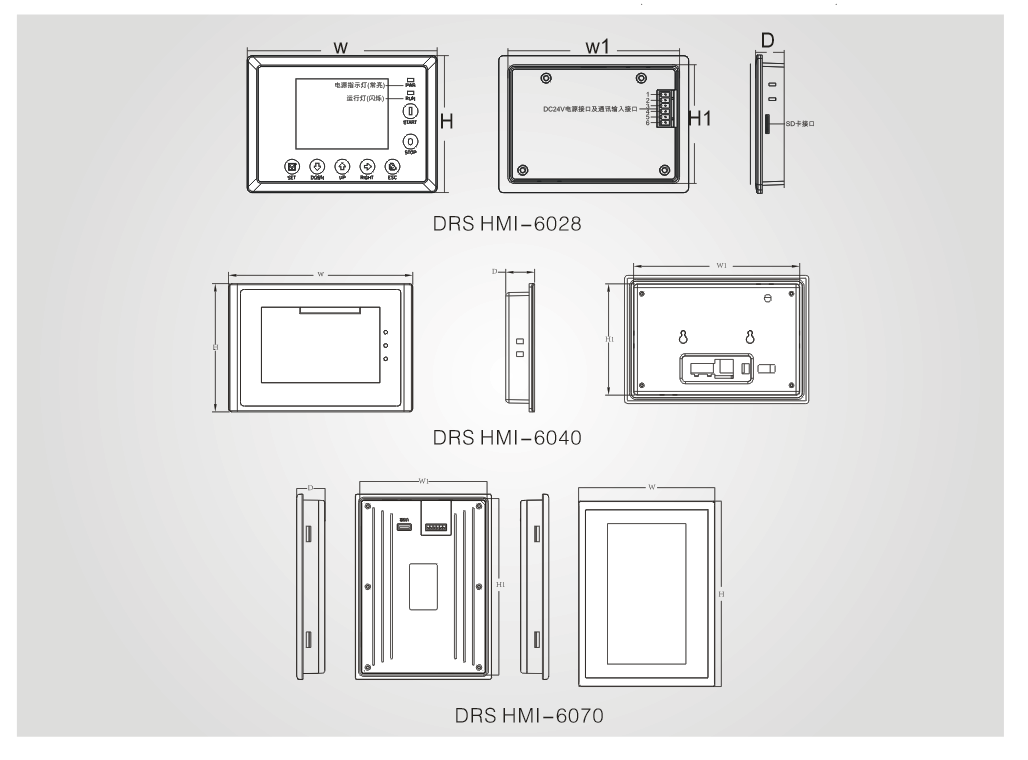

触摸屏型号 W W1 H H1 D
DRS HML-6028
122 108 88 74 25.6
DRS HML-6040
165 149 115 100 26
DRS HML-6070
149 136 203 190 31.2

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

    广泛应用于金属加工设备、印刷包装、制袋机、流水线、纺织、空压机、风机、水泵等行业。

  • 产品应用范围
  • 产品应用范围
产品应用范围

公司实力

Company strength
实力生产厂家,现货供应有保障
实力生产厂家,现货供应有保障

拥有2万平独立工业园,配备自动喷涂机、单板测试台、整机测试台、三防漆涂覆机等全套半自动、全自动生产设备及手工组装线,年产量可达30多万台。

东莞总仓、石家庄仓、济南仓、无锡仓、临沂仓等5大成品仓库常年备货,并拥有原材料仓库及备用仓,确保供货快速及时,准时交付。

严格把控品质,确保产品合格出厂
严格把控品质,确保产品合格出厂

模块、芯片、光耦等主要原材料采用一线进口品牌,入厂时全检并存放自有原材料仓库,确保材料大批量使用前的兼容性,从源头把控产品品质。

防静电无尘车间,严格执行ISO9001、欧盟CE、中国3C质量安全管理标准;拥有自动整机测试、单板测试台、脉冲群测试、示波器等全套检测设备,每一台产品都经过PCBA、高温老化、电机负载、带载等多重检测,保证成品满分合格出厂。

强大研发团队,为客户降本增效
强大研发团队,为客户降本增效

20多位超过18年以上行业研发经验团队,能以市场导向规划产品,从产品功能、性能、可制造、可维护等方面进行产品研发,为客户提供高性价比的产品,降低客户的使用成本。

与高校、研究院、国内半导体及芯片厂商达成战略合作,并成立联合研发实验室,先后获得变频器外观设计、变频器世界技术产品创新奖等100多项产品外观及技术专利证书。

严格遵守承诺,让代理商放心
严格遵守承诺,让代理商放心

8年来,德瑞斯信守承诺,针对不同级别的代理经销商提供不同的政策扶持,对于不同代理模式的合作伙伴也会给予他们更大的权益保障,确保代理商之间权益不冲突,在坚守德瑞斯品牌信誉的同时,更大化的保障不同地区的代理商权益。

成熟服务体系,让您后顾无忧
成熟服务体系,让您后顾无忧

全国各地合作渠道商、办事处及专门的技术团队,定期跟踪客户,为客户提供产品或技术方案、线上视频调试、上门支持等服务,满足客户本地化服务需求。

售后团队快速响应,7*24小时400售后热线服务,快速解决客户的问题。
