变频器厂家德瑞斯在本文章为您介绍变频器在球磨机上的应用案例。球磨机在建筑材料、金属和陶瓷玻璃等领域被广泛使用。其电机功率较大，为实现更好的生产效率和收益，变频驱动方案在球磨机上得到了广泛应用，为众多企业创造了良好的经济效益。

运行要求：

1. 球磨机在运行过程中负荷波动大，要求变频器过流、过载、限流功能强；

2. 球磨机启动时负荷非常重，要求点动即可将球磨机运行到任何位置，这样要求变频器低频转矩大，一定要用到矢量型变频器；

3. 节能效果一定要和球磨工艺过程相结合，否则达不到节电效果；

因此如何选择一种性能良好的变频器，采用可靠、适用的控制方案来进行球磨机的节能改造，对于减少能源浪费具有重要意义。

控制方案：

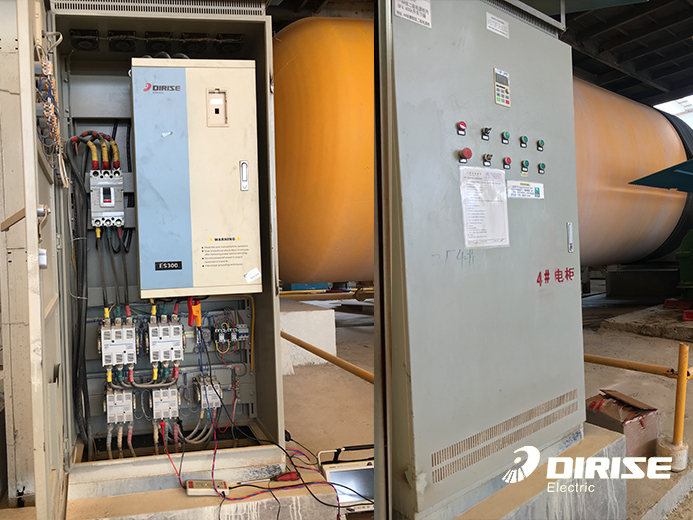

     根据球磨机工况并针对其生产工序及工艺特点，设计了采用德瑞斯ES300系列变频器系统控制方案：

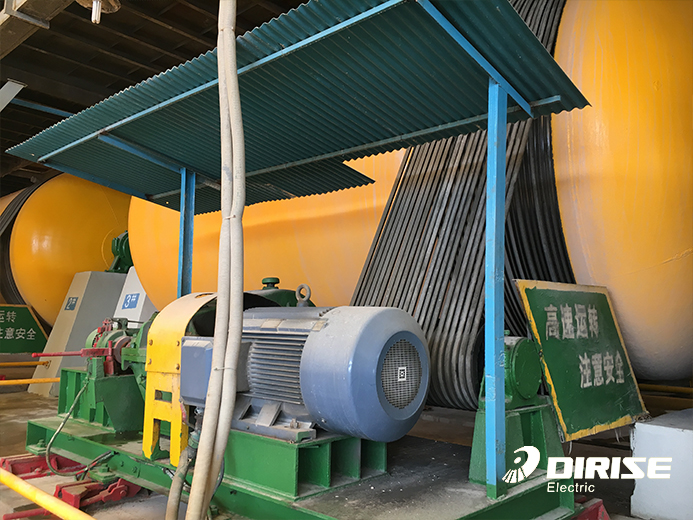

电机：三相交流异步电机

变频器：德瑞斯ES300三相电流矢量型变频器，可通过多种控制方式运行。（本案例为通过变频器内置PLC功能，为客户节省PLC等费用）

   ES300系列简易PLC功能是变频器内置一个可编程控制器（PLC）来完成对多段频率逻辑进行自动控制。可以设定运行时间、运行方向和运行频率，以满足工艺的要求。

   ES300系列变频器可以实现16段速变化控制，有多种加减速时间供选择。

说明：P11.15～P11.48的符号决定了简易PLC运行方向。若为负值，则表示反方向运行。加减速度时间，运行时间。

球磨机从高频率抛落式粗磨到低频率泄落式细磨按照设定时间与设定频率运行

球磨工艺与变频器技术完美结合

    现场详细了解球磨机的工况及控制系统的实现过程。尽量不改变球磨机原有的控制系统，做到随时可进行工、变频转换，将球磨机控制技术与变频器技术完美结合。分析不同速度下及不同数量钢球下机内运动状态，与速度的关系。

变频器的选型

根据负荷的性质和要求来定。因球磨机的负载性质是恒转矩类，机械特性较硬，动态特性要求较高，所以应选用高性能矢量型变频器。普通V/F型变频器在低速时虽然具有转矩提升功能，但提升不足，电机转矩可能无法满足起动或低速稳速运行的需要，如果提升过大，又可能使因磁路饱和而过流。

电机与变频器容量匹配

   选配电机、变频器容量前，应实测一下球磨机在各个工序过程中最大的输出力矩，作为选择电机容量的依据。变频器的额定电流最好为控制电机额定电流的1.2～1.5倍，且电压等级与控制电机相符。

变频器的安装环境

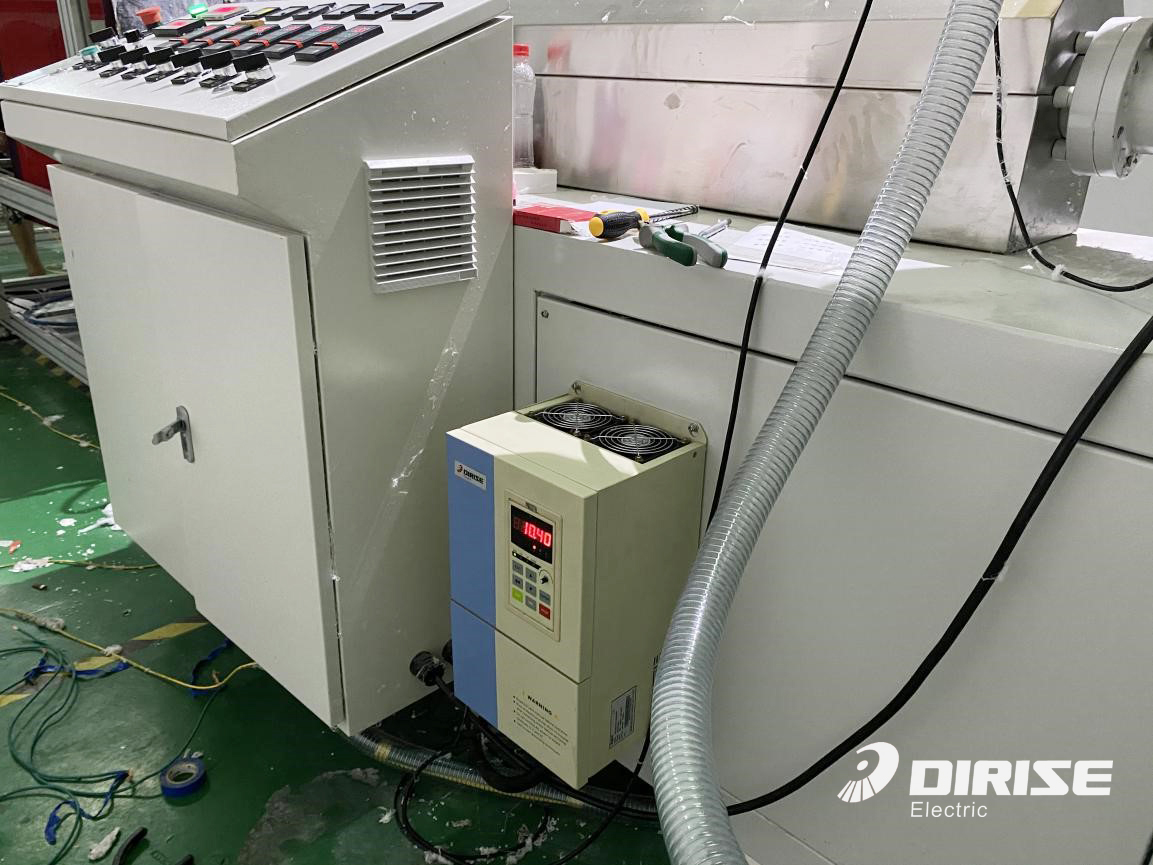

柜体要设计合理，柜内变频器周围应留足够散热空间，保证良好的通风管道，并加装冷却风扇以强迫风冷，变频器最好选用散热器柜外安装方式。现场需安装在通风良好，远离热源和尘埃多的地方。

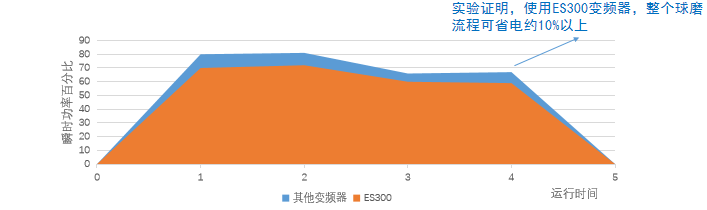

以上便是德瑞斯ES300系列变频器在球磨机上的应用案例。经实际运行证明，应用ES系列高矢量型变频器控制方案，可使设备运转平稳，调速方便可靠。引入多段速内置PLC功能之后，可省去PLC控制单元，降低成本投入，效果可靠，推广可行性高，同时节能和环保。如果您也想挑选一个合适的变频器却不知如何选型的话，欢迎咨询德瑞斯变频器，帮助您精准选型！
