EP100空压机一体机变频器

热搜关键词: 空压机专机变频器 高频专用型变频器 工程型变频器 微型变频器

  • ES100K空压机异步变频器

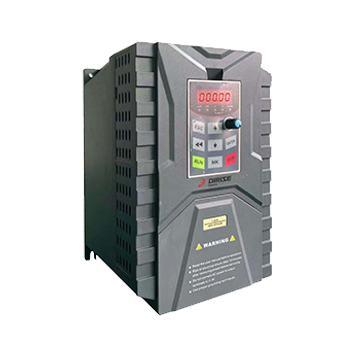

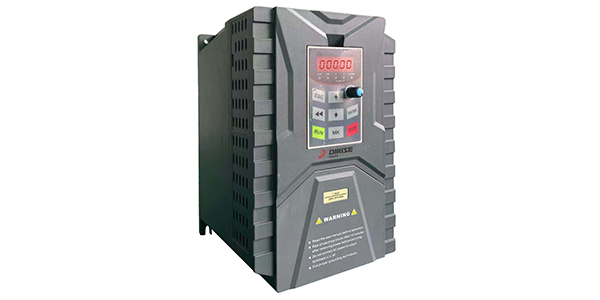

ES100K空压机异步变频器

空压机专机变频器

ES100K空压机异步变频器广泛应用于金属加工设备、印刷包装、制袋机、流水线、纺织、空压机、风机、水泵等行业。

在线咨询

服务热线:13392386455

  • 产品详情

型号说明

Model specification
变频器型号 电压等级 适配电机 额定输出电流
DRS ES100K-3T-5R5G 三相380V 5.5 13
DRS ES100K-3T-7R5G 7.5 17
DRS ES10OK-3T-011G 11 25
DRS ES100K-3T-015G 15 32
DRS ES100K-3T-O18L 18.5 37
DRS ES100K-3T-022L 22 45
DRS ES100K-3T-O22G 22 45
DRS ES100K-3T-030G 30 60
DRS ES100K-3T-037G 37 75
DRS ES100K-3T-055G 55 110
DRS ES100K-3T-075G 75 150
DRS ES100K-3T-090G 45 176
DRS ES100K-3T-110G 110 220
DRS ES100K-3T-132G 132 260
DRS ES10OK-3T-160G 160 310

说明书下载

Manual Download
  • PDF下载
    |
    ES100K空压机专用异步变频器说明书-英文-1.4
    版本号:1.4
    2022-03-23
  • PDF下载
    |
    ES100K空压机专用异步变频器说明书-中文-1.4
    版本号:1.4
    2022-03-23

技术规范

technical specifications
输入能力 额定输入电压 单相:220V ± 20%,三相:220V +20%,三相:380V + 20%
额定输入频率 50 ~60Hz( 士5%)
输出能力 电压 不超过输入电压
频率 0.00~300.00Hz
满载输出电流 100%额定电流持续输出
最大过载电流 150%额定电流1分钟,180%额定电流10秒
操作功能 控制方式 无PG矢量控制、V/F
操作方式 键盘、端子〔两线式、三线式)、通讯
频率分辨率 数字给定:0.01Hz;模拟给定:0.1Hz
调速范围 1: 50 (iv/F),1: 100(矢量控制)
速度控制精度 士0.3%
转矩提升 自动转矩提升、固定转矩提升、自定义V/F曲线
加、减速时间 0.01S~600.00s
启动力矩 150%/ O.5Hz
输出电压自调整 AVR功能有效时,输入电压变化,输出电压基本保持不变;精度:额定输入电压时±10V。
电流自动限幅 自动限定输出电流,避免频繁过流跳闸
直流制动 制动频率:0.10~60.00Hz制动时间:0~30S制动电流:0~150%额定电流
信号输入源 数字、模拟电压、模拟电流、多段速、简易PLC、MODBUS通讯、PID,主频率给定和辅助频率。
输入输出功能 辅助电源 10V/10mA、24V/50mA
数字输入端子 输入阻抗:27KΩ
输入电压范围0~~30V,低电平有效
输入频率:≤1KHz
6路数字可编程输入端子,可以通过功能码设定端子功能
模拟输入端子 1路电压源0~10V输入,1路可选电压源0~10V或电流源0~20mA输入。
输入阻抗:电压源510KΩ,电流源250Ω
分辨率:0.1%
人机界面 5位LED数码管,8个按键,5个指示灯。
保护 保护功能 过流、过压、输出短路、输入输出缺相、过热保护等。
环境 安装环境 室内,海拔低于1KM,无尘、无腐蚀、无易燃易爆气体。
温、湿度环境 -20℃~ +65℃,20%~90%RH(无凝露)
振动 小于0.5g
其他 防护等级 IP20
冷却方式 强制风冷
安装方式 壁挂式

产品特点

Product features
  • 01
    额定负载稳定遍度运行,150%1min,180%10S;
  • 02
    散热通道设计,相比同行业变频器温升低;0.5H 150%额定输出力矩,转矩脉动小;
  • 03
    ES103系列变频器OHz~300OHz可调;
  • 04
    完善的制动设计方案,额定负载停机时间0.08S;稳速精度高,调速范固广;
  • 05
    支持RS485 MODBUS-RTU通讯格式;
  • 06
    输入和输出缺相、输出短路保护等过20种保护;全系列采用裕量足的进口模块方案。

接线示意图/尺寸规格

Wiring diagram/Specification and size
接线示意图
接线示意图
接线示意图
点击图片放大查看

规格参数

Specification parameters
变频器型号 电压等级 W W1 H H1 H2 D 安装孔径(mm)
DRS ES100K-3T-5R5G 三相380V 140 124 225 209 154 5.0
DRS ES10OK-3T-7R5G
DRS ES100K-3T-011G 160 143 265 248 170 5.5
DRS ES100K-3T-015G
DRS ES100K-3T-018L
DRS ES100K-3T-O22L
DRS ES100K-3T-022G 205 140 344 328 320 205 6.5
DRS ES100K-3T-030G 230 200 445 434 425 125 6.5
DRS ES100K-3T-037G
DRS ES100K-3T-045G 300 190 505 483 465 270 9.0
DRS ES100K-3T-055G
DRS ES100K-3T-075G 340 220 600 585 570 305 9.0
DRS ES100K-3T-090G
DRS ES100K-3T-110G 380 220 680 665 645 305 9.0
DRS ES100K-3T-132G 480 390 870 845 810 385 13
DRS ES100K-3T-16OG

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

    广泛应用于金属加工设备、印刷包装、制袋机、流水线、纺织、空压机、风机、水泵等行业。

  • 产品应用范围
  • 产品应用范围
产品应用范围
