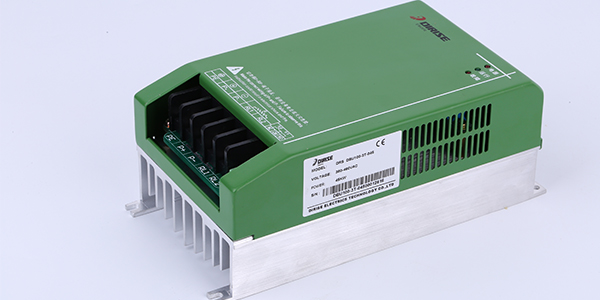

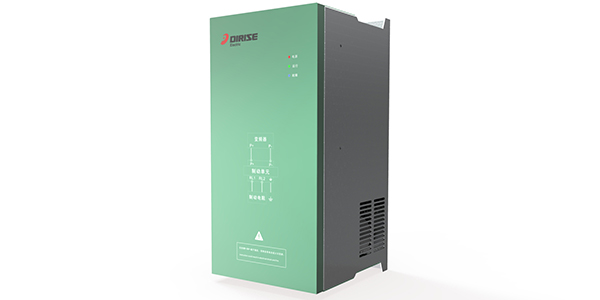

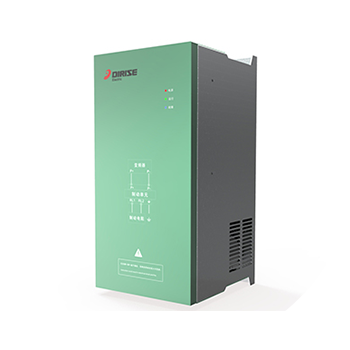

DBU100制动单元

配件产品

DBU100制动单元采用模块化设计理念,使用最新的16位CPU进行全数字化控制,实时监控母线电压,实时调整制动力矩。采用大容量IGBT和加大的散热器,在降低故障率的同时,更可有效提高其过载能力。

在线咨询

服务热线:13392386455

  • 产品详情

型号说明

Model specification
制动单元型号 电压等级 电机功率 额定电流 过载电流 峰值电流 制动电阻
DBU100-02-018 单相220V 18.5KW 61A 79A 101A 5.6Ω/7.4KW
DBU100-02-022 22KW 72A 94A 120A 5.6Ω/7.4KW
DBU10O-O2-030 30KW 99A 128A 164A 3.4Ω/12.OKW
DBU100-02-037 37KW 122A 158A 202A 2.8Ω/14.8KW
DBU100-02-045 45KW 236A 192A 246A 2.3Ω/18.OKW
DBU100-02-055 55KW 180A 236A 303A 1.9Ω/22.0KW
DBU100-04-018 三相380v 18.5KW 30A 38A 49A 23.6Ω/7.4KW
DBU100-04-022 22Kw 35A 46A 58A 19.9Ω/8.8KW
DBU100-04-030 30KW 48A 62A 80A 19.9Ω/8.8KW
DBU100-04-O37 37KW 59A 77A 98A 11.8Ω/14.8KW
DBU100-04-045 45KW 72A 94A 120A 9.7Ω/18.0KW
DBU100-04-055 55KW 88A 114A 146A 8.0Ω /22.0KW
DBU100-04-075 75KW 120A 156A 199A 5.8Ω/30.0KW
DBU100-04-090 90KW 144A 187A 239A 4.9Ω/36.0KW
DBU100-04-110 110KW 176A 229A 292A 4.0Ω/44.OKW
DBU100-04-132 132KW 211A 285A 351A 3.3Ω/52.8KW
DBU100-04-160 160KW 256A 333A 425A 2.7Ω/64.0KW
DBU100-04-185 185KW 296A 385A 491A 2.4Ω/74.0KW
DBU100-04-200 200KW 320A 416A 531A 2.2Ω/80.0KW

说明书下载

Manual Download
  • PDF下载
    |
    制动单元说明书-英文
    版本号:
    2022-03-23
  • PDF下载
    |
    制动单元说明书-中文
    版本号:
    2022-03-23

技术规范

technical specifications
功能描述 规格指标
电源 电网电压 三相220VAC /380VAC / 460VAC,允许电压波动范围±15%
电网频率 45Hz~65Hz
控制方式 制动方式 自动电压跟踪方式
反应时间 1ms
动作电压 340V,350V,360V,380V,590V,610V, 640V,670V, 710V,730V,740V十一档(根据实际工况,可自由设定)
滞环电压 <10V
保护功能 过热、母线过压、驱动过压、驱动欠压
过热保护 75℃(常闭触NC-CM由常闭变为常开输出,常开触眯NO-CM由常开变为常闭输出)
过压保护 1.设定340~380V时,直流母线电压≥500V,制动单元停止工作,报警指示灯亮。
2.设定590~740V时,直流母线电压≥900V,制动单元停止工作,报警指示灯亮。
显示与设置 指示灯 电源指示灯:红色,运行指示灯:绿色,故障指示灯:红色
运行监控 1.设定340~380V时,实际电压≥500 DC,制动单元停止工作,同时报警灯亮。
2.设定590~740V时,实际电压≥900 DC,制动单元停止工作,同时报警灯亮。
3.有2个及2个以上选择(同时选择)时,同时报警灯亮。
4.制动电压不选择时,制动单元不工作,同时报警灯亮。
5.直流母线电压超过所选择的制动门槛电压时,制动单元工作,同时运行指示灯以0.2秒的频率闪烁。
例如,选择的制动门槛电压为640V,当直流母线电压大于640V时,制动单元工作,同时运行指示灯以0.2秒的频率闪烁。
动作电压设定 由生产商根据客户需求进行设置
安装环境 安装场所 室内、海拔不大于1000米(海拔每升高1000米,须降额10%使用),无阳光直射,无导电
环境温度 -10~40℃,通风良好
环境湿度 90%RH以下(无凝露)
振动度 0.5g以下

产品特点

Product features
  • 01
    单元采用模块化设计理念,使用最新的16位CPU进行全数字化控制
  • 02
    实时监控母线电压,实时调整制动力矩。
  • 03
    采用大容量IGBT和加大的散热器,在降低故障率的同时,更可有效提高其过载能力。
  • 04
    向外部提供常开、常闭两路过热报警信号输出。
  • 05
    可为行业应用需求提供完善解决方案。
  • 06
    自动稳压,输出电压稳定。

接线示意图/尺寸规格

Wiring diagram/Specification and size

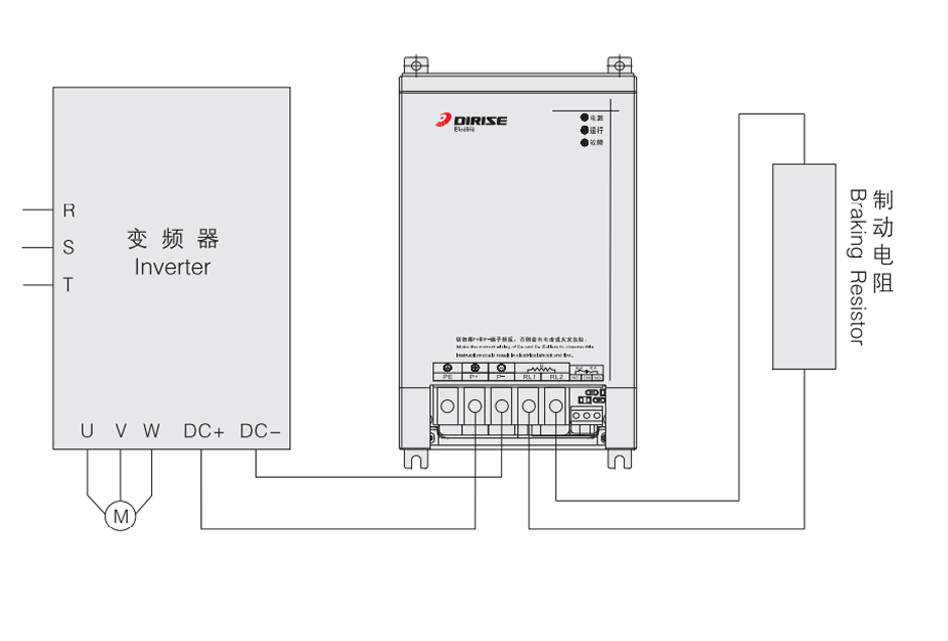

接线示意图
接线示意图
点击图片放大查看

规格参数

Specification parameters

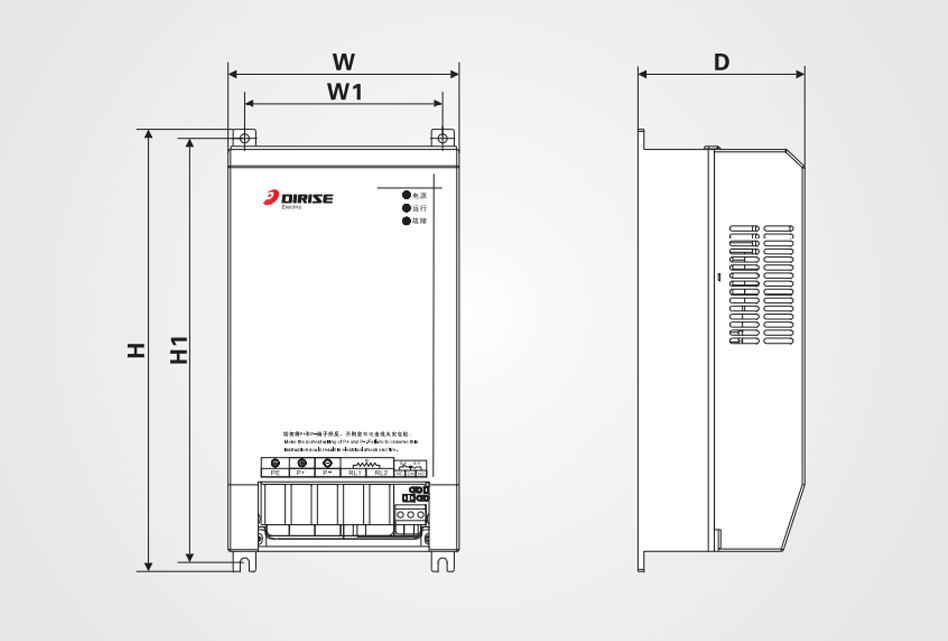

安装尺寸 H H1 W W1 D 安装孔径(mm) 功率等级(Kw)
A箱体 220 212 110 99 83 45 18.5KW~55KW
B箱体 / / / / / / 55KW~200Kw

产品应用范围

Product application scope
  • 产品应用范围
  • 应用场合

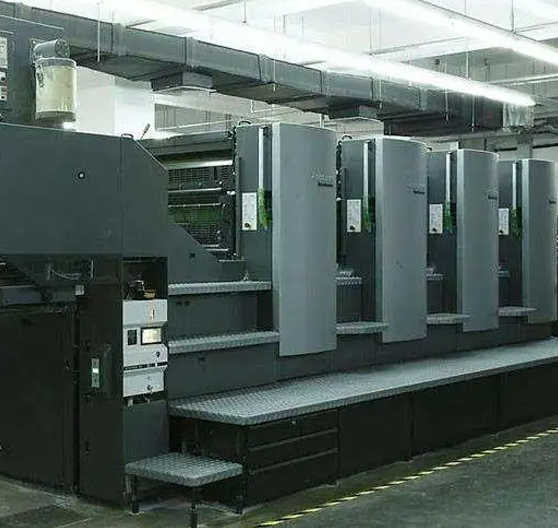

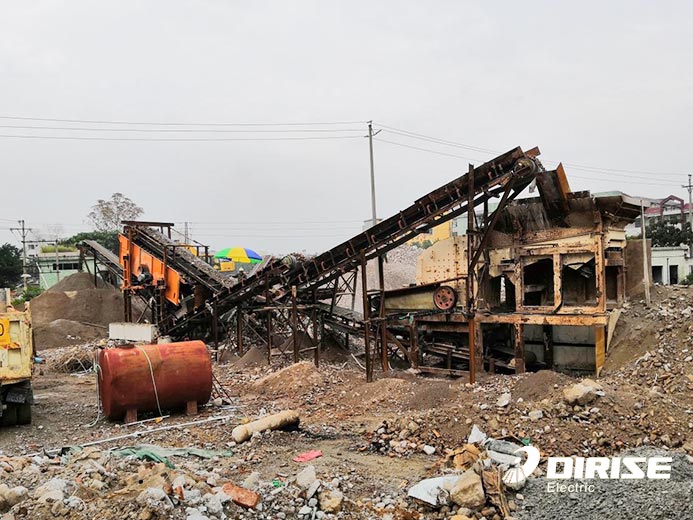

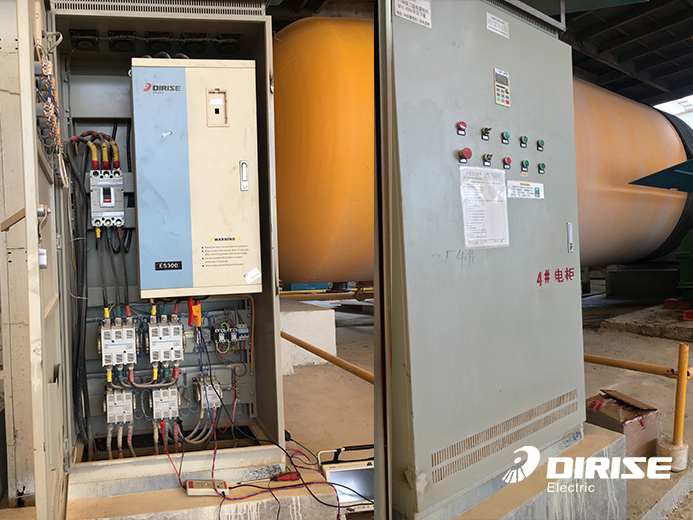

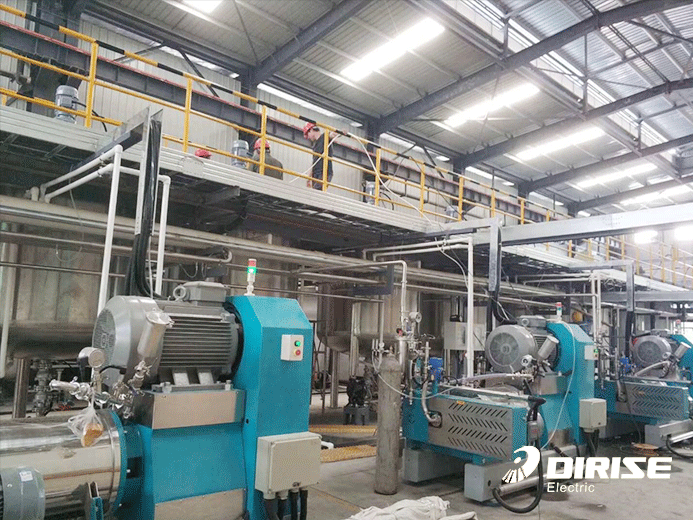

    广泛应用于控制机械负载比较重的、制动速度要求非常快的场合。

    Product application scope.
  • 产品应用范围
  • 产品应用范围
产品应用范围

公司实力

Company strength
实力生产厂家,现货供应有保障
实力生产厂家,现货供应有保障

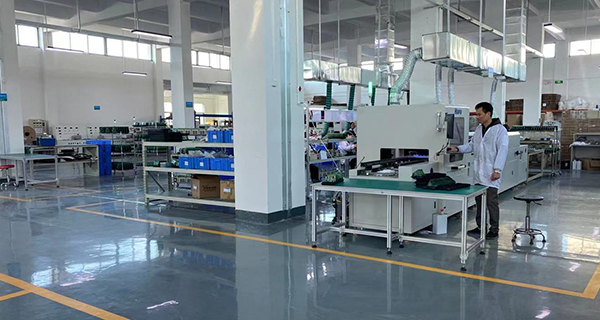

拥有2万平独立工业园,配备自动喷涂机、单板测试台、整机测试台、三防漆涂覆机等全套半自动、全自动生产设备及手工组装线,年产量可达30多万台。
