怎么确定变频器制动单元及制动电阻的选型?国产变频器德瑞斯告诉你
来源: | 发布日期:2022-06-02

变频器制动单元 选型怎么选?变频器制动电阻选型又怎么选?这两个问题相信困扰过不少人。今天国产变频器厂家德瑞斯带您了解了解!

随着变频器在众多机械设备调速领域的普及和推广,在较多机械传动设备上都需要实现瞬时停车或减速。但是,由于机械运动惯性的存在,导致惯性大的设备电机实际转速大于变频器输出的同步转速,这时,电动机就处在发电状态下运行,再生的电能会导致变频器的直流电压升高不及时处理的话会使变频器损坏!这时候我们就需要用到变频器的制动单元和制动电阻了!

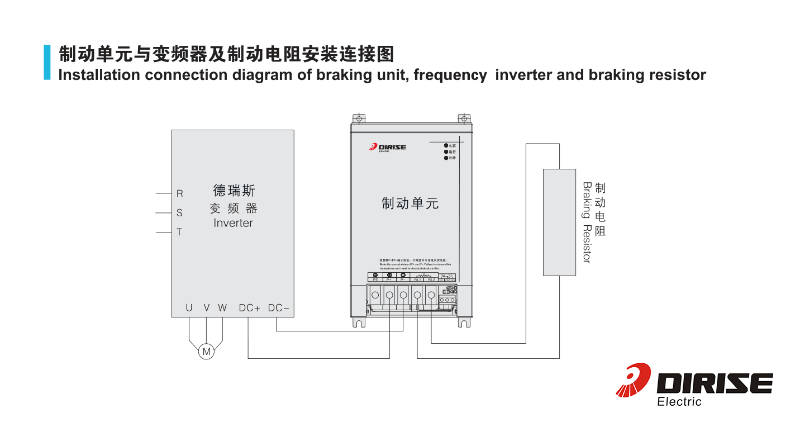

变频器制动单元和电阻连线图

很多用户不知道如何选择制动单元和制动电阻,上面图1是德瑞斯变频器制动单元及制动电阻安装示意图,下面我们看看德瑞斯ES300系列变频器制动电阻选型推荐表:

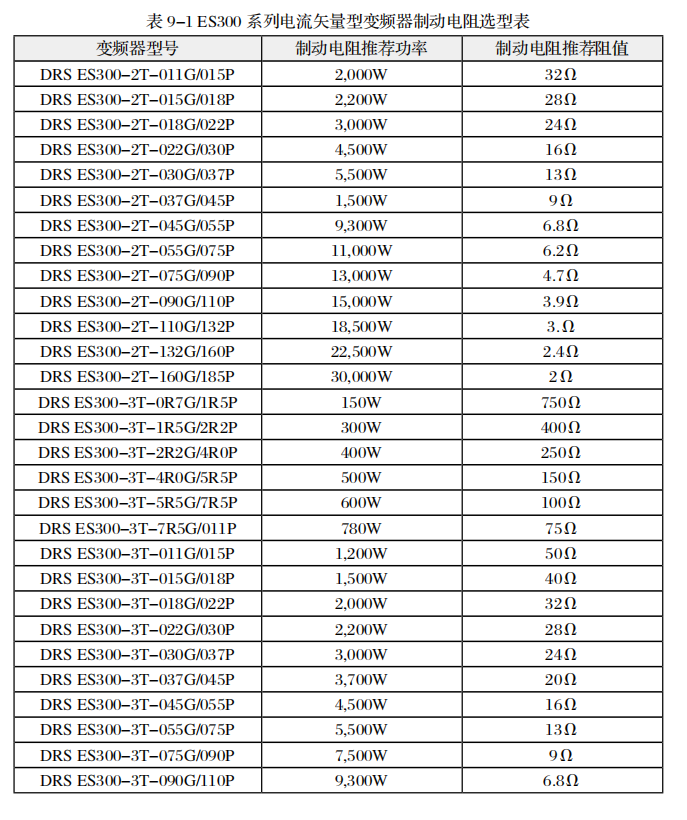

变频器制动电阻选型表1

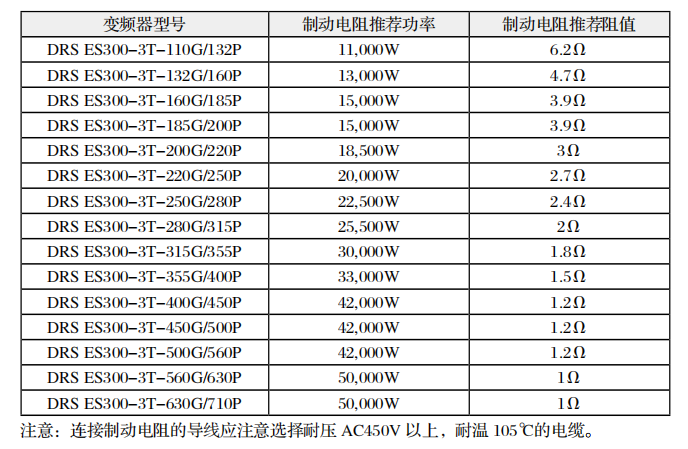

变频器制动电阻选型表2

ES300系列电流矢量型变频器22KW以下提供内置制动单元,大家可以根据自己的实际情况来选择合适的制动电阻阻值和功率。需要注意的是:电阻的阻值不能小于表中推荐值,制动电阻功率可以选大。 制动电阻的选型需要根据实际应用系统中电机发电的功率来确定,与系统惯性、减速时间、 负载能量等都有关系。用户应根据实际情况选择。系统惯量越大、需要的减速时间越短、 制动越频繁,则制动电阻需要选择的功率就越大、阻值就越小。
