快速了解变频器怎么接线、启动-变频器厂家德瑞斯视频示范
来源:德瑞斯电气 | 发布日期:2022-09-05

  以变频器厂家德瑞斯的三相380V的ES100系列变频器为例,视频快速教会大家变频器怎么接线



  点击查看视频:




让我们来总结一下:

1.  首先,电源线接变频器输入端的R、S、T端子上。

2.  电机线接变频器的输出端U、V、W端子上。

3.  电源线和电机线不能接反了,否则轻则引起变频器保护,重则引起变频器损坏哦!

4.  给变频器通上380V电源。

5.  按绿色键RUN启动,旋转电位器可调节电机速度:顺时针加快频率,逆时针降低频率减速。

6.  按红色键STOP停止变频器运行。

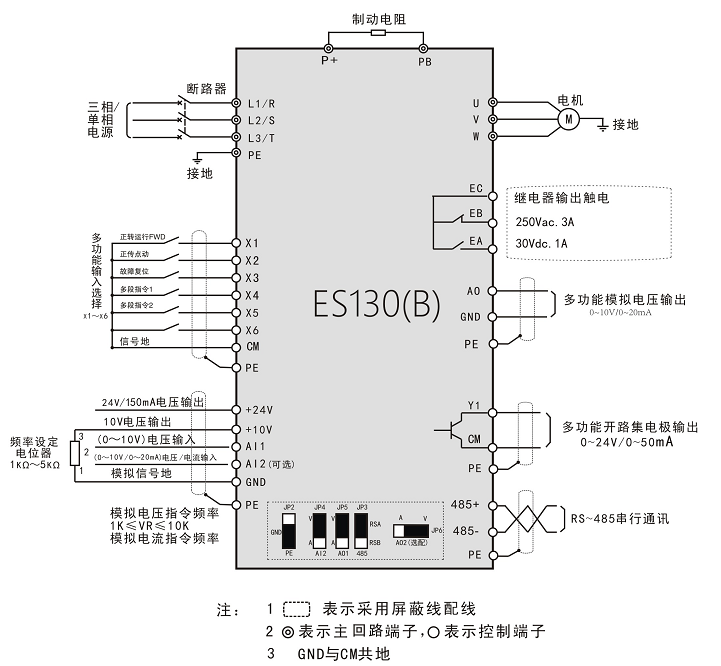

下面给大家看看德瑞斯变频器ES130系列的接线图以供参考。


ES130(B) 系列紧凑矢量型变频器-接线图
