德瑞斯变频器在数控车床上的应用
来源: | 发布日期:2022-06-15

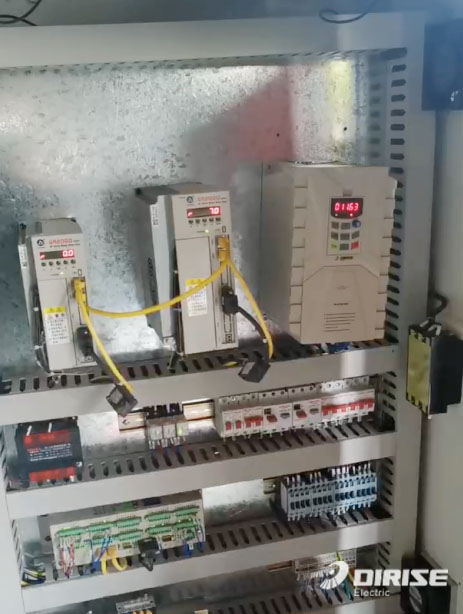

德瑞斯变频器数控车床应用现场

一、概述

现代机械制造业中传统复杂的齿轮箱式分级调速方式已不能满足生产工艺要求先进的变频无级调速方式在数控车床上应用越来越广泛。德瑞斯变频器在数控车床行业应用经验丰富,变频器机型种类多,能满足各类数控车床变频器需求!其中ES100系列ES300系列产品以其强劲的性能和实惠的价格备受客户青睐!


德瑞斯变频器应用在数控车床

二、数控机床对变频器性能的要求:

1,  低速时要求转矩大

2,调频范围宽,满足高速切割要求

3,加速减速响应快(刹车效果好)

4,防护等级高(金属粉尘,油气多)

5,安装匹配操作简单

德瑞斯变频器可选配直流电抗器,提高整机效率、热稳定性和抗干扰能力;力矩输出稳定,低频大力矩,能够实现低速低频率额定负载稳速运行;优化的结构设计,卓越技术性能;除可驱动普通电机外,还可驱动同步电机;矢量控制下高速输出,精度高,提供V/F分离控制方式等;输入和输出缺相、输出短路保护等超过20种保护;完全满足数控机床的要求!



二、变频器设置要求:

控制方式选择用开环矢量控制。

需要端子控制作为命令源,二线式端子控制:一个正转命令FWD(X1输入),一个反转命令REV(X2输入)。

频率源给定为模拟量设定(数控系统输出0~10VDC),只需要从AI1口输入频率指令即可。

能保证在100r/min速度下正常切削工作,低速高力矩。

加速和减速时间根据客户自身需求,一般在2~3s,需要带制动单元的变频器。

需要故障信号输出信号(RA和RC输入),故障复位信号(X3输入)。


德瑞斯ES300变频器参数设定参考图
