变频器pid控制-恒压供水-参数设置步骤
来源:德瑞斯电气 | 发布日期:2022-07-12

      变频器pid控制是在变频器使用中较为常见的,其中最常见的为变频器恒压供水控制。有很多朋友跟我们反映不太了解变频器pid控制设置步骤,现在就由变频器的生产厂家德瑞斯来给大家简单讲解一下变频器pid控制和变频器恒压供水参数设置的步骤。

每个变频器品牌的参数表都不一样,但是变频器pid控制参数的设置可以说是大同小异的。大致的参数设置步骤如下:

1. pid给定源参数设置

2. pid反馈源参数设置

3. pid控制功能的主要参数设置,一个是比例增益,另一个是积分时间,和微分时间的设置



下面我们用德瑞斯ES100系列的变频器为例,给大家讲解一下此款变频器pid设置步骤该如何进行。我们可以拿出ES100系列变频器的说明书,根据说明书里面的参数进行设置。

1. 把变频器的控制方式设置为pid控制,也就是p 00:03,设为5:pid控制。

2. p 00:04输出频率源设置为1:辅助频率源。

选择好变频器的pid控制命令后,接下来设置pid的控制功能参数。

      1. 首先要设定的就是pid给定源P08.00,德瑞斯ES100变频器默认的设定就是0:数字给定,此处可不做更改,直接进行下一步。

      2. 设置pid数字给定P08.01,默认的出厂值是50%,这50%的给定值相当于压力表50%的量程值。

      3. 接下来设置pid的反馈源P08.02,我们把它设置为AI2这个模拟量输入端子。

 ES100变频器pid控制-恒压供水

变频器pid控制属于闭环控制,简单理解:当反馈值没有达到设定值的时候,变频器正常运行工作。当反馈值达到设定值之后,变频器会停止运行。

那么在变频器恒压供水的应用上,我们可以理解为:比如变频器设定的压力值是6公斤,当压力表反馈回来的数值小于6公斤的时候,变频器正常工作运行。当压力表反馈回来的数值大于或等于6公斤的时候,变频器就停止工作。

后面就是pid的三个主要参数——比例增益、积分时间和微分时间参数的设置。这三个数值是要根据现场的情况来进行设置的,在变频器恒压供水参数设置过程中,如果现场的要求不是很高的话,我们调一下比例增益和积分时间就可以了。例如:现场用水量比较频繁,那我们就可以稍微调高一点比例增益参数,稍微调低一点积分时间参数。这样基本上就可以满足。当然,这里只是举例,用户在实际应用时一定要根据现场情况来进行调节,例如现场的进水量、出水量,管道大小。

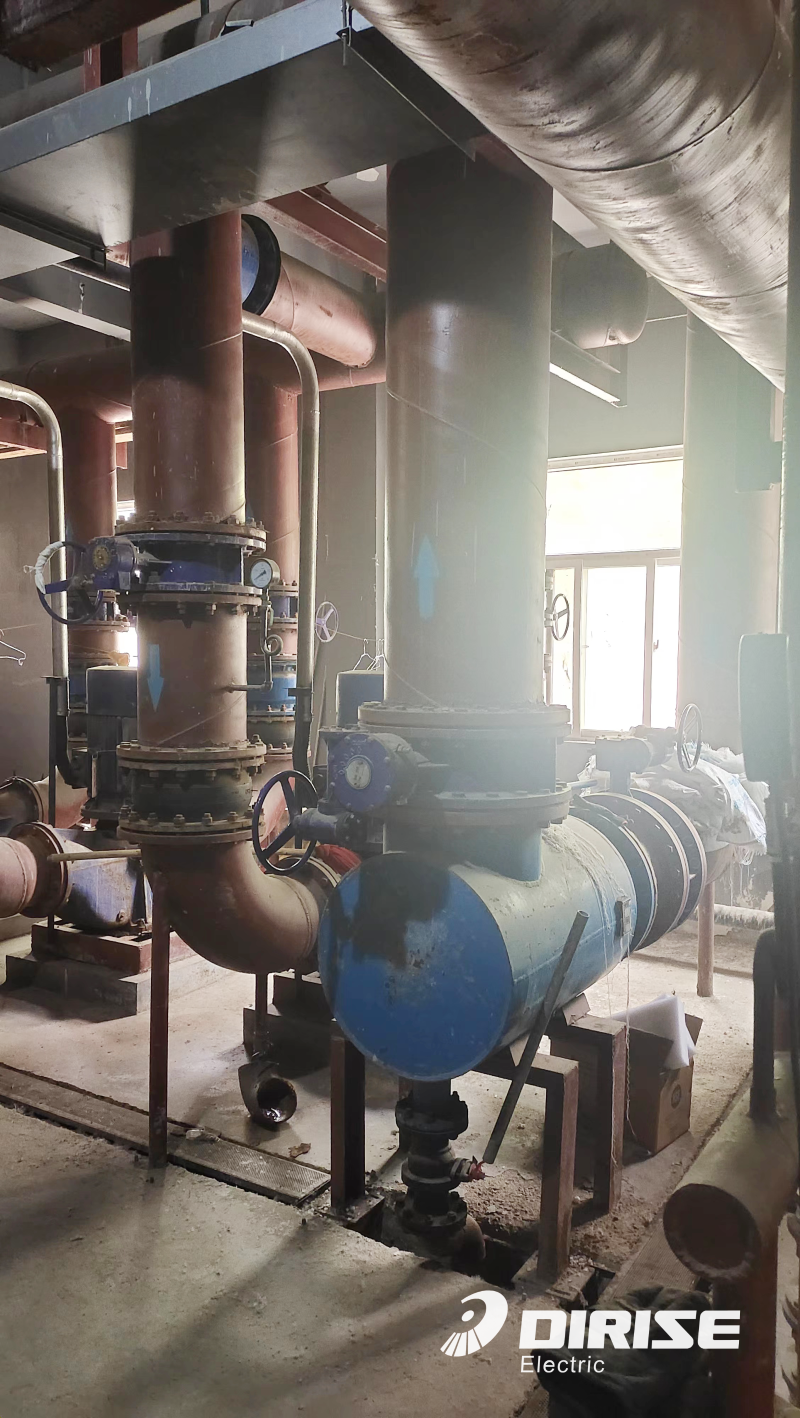

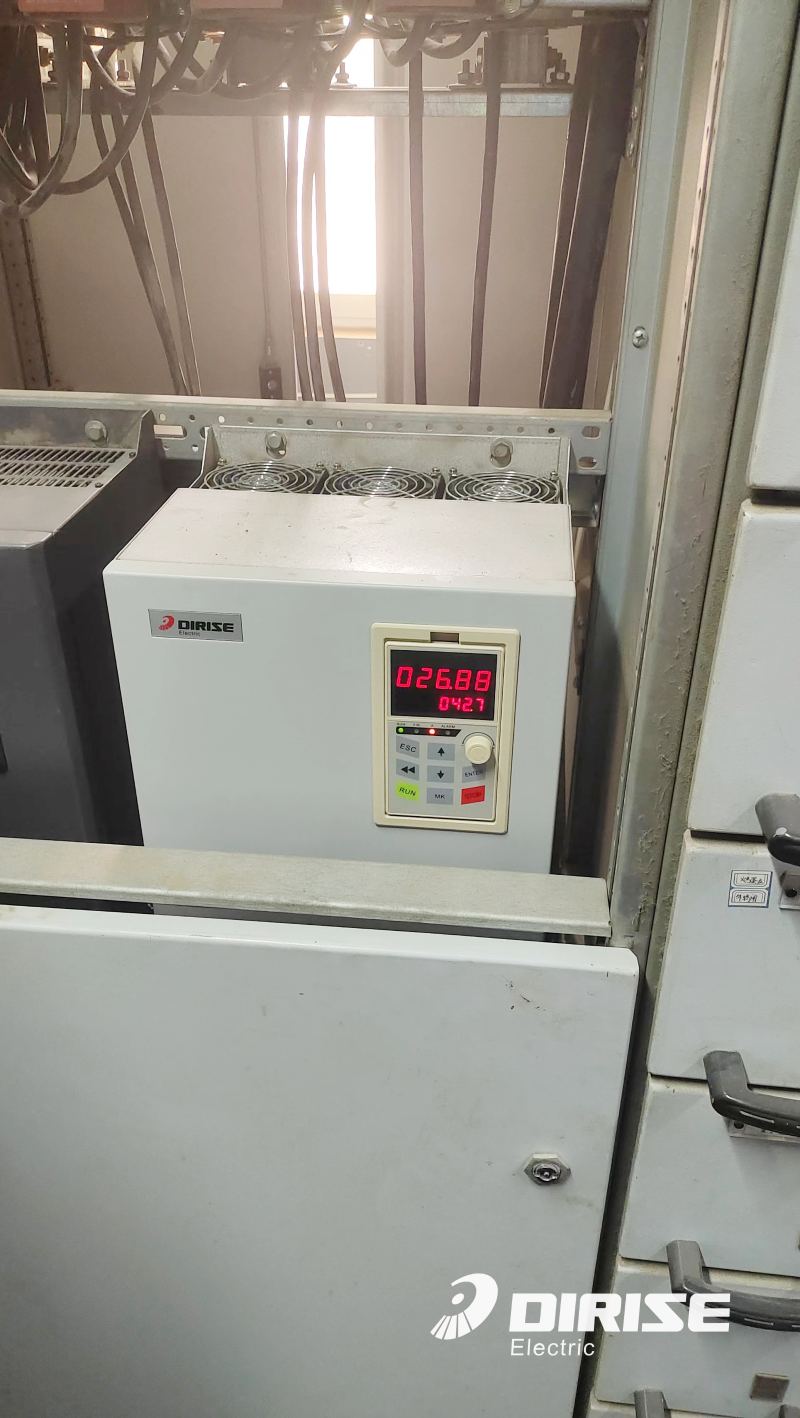

德瑞斯变频器恒压供水现场

以上便是德瑞斯变频器对于变频器pid控制设置步骤和变频器恒压供水参数设置步骤的简单描述,相信大家已经对其有所了解了。想知道更具体、详细的信息,欢迎咨询我们!作为一个具备18年经验的生产变频器的厂家,德瑞斯有多个恒压供水的案例可供参考。
