变频器各按键功能-双显键盘-国产变频器德瑞斯
来源:德瑞斯电气 | 发布日期:2022-09-02

有些用户在拿到新买的变频器后不知道变频器各按键功能是什么,下面国产变频器德瑞斯以ES160系列通用型矢量变频器的双显键盘为例,为大家讲解一下变频器各按键功能

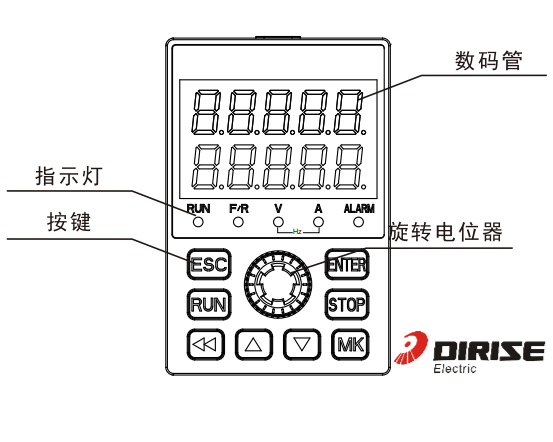

变频器-双显键盘外形

不同的变频器的按键功能和作用都不太一样,具体需要根据该变频器的说明书来进行学习和设置,但总体来讲是大同小异的。以德瑞斯的160通用型变频器上的双显键盘为例,该双显键盘由 5 位 8 段数码管、五个 LED 指示灯、八个按键和 一个旋转电位器组成。用户可以通过此双显键盘完成启动、停车、状态监视、故障查询、参数修改和调速等功能。

现在我们对应德瑞斯变频器的双显键盘外形图,来分别看看按键和其他组成部分的功能是什么:

1. 数码管:显示参数代码、参数值、监视状态等,默认情况下数码管上排显示频率,下排显示电流。

2. 指示灯:5个指示灯从左往右分别是:RUN(运行时常亮,停车时灭灯,灯闪烁则说明正在减速停车)、F/R(正转熄灭,反转灯常亮)、A(该灯常亮时表示当前显示数据单位为安培)、V (该灯常亮时表示当前显示数据单位为伏特)、A/V (两个灯均常亮时表示当前显示数据单位为赫兹)、ALARM (常亮时表示变频器处于故障报警状态)。

3. 旋转电位器:旋转可用于改变频率源给定,实现变频器输出调速。

4. ESC:按下返回前一状态,或者取消当前参数修改。

5. ↑键(UP键):参数代码,参数值或参数组增加。

6. 《键(移位键):运行状态监控数据切换,参数位切换。

7. ↓键(DOWN键):参数代码,参数值或参数组减少。

8. ENTER:按下进入参数菜单,当前修改值确认。

9. RUN:键盘运行命令按键。

10. MK:多功能按键,可设置成无效、点动或正反转功能。

11. STOP:键盘停止命令按键,或故障复位。
